Como fazer um sistema de Irrigação - Irrigação Automatizada

Relação do material

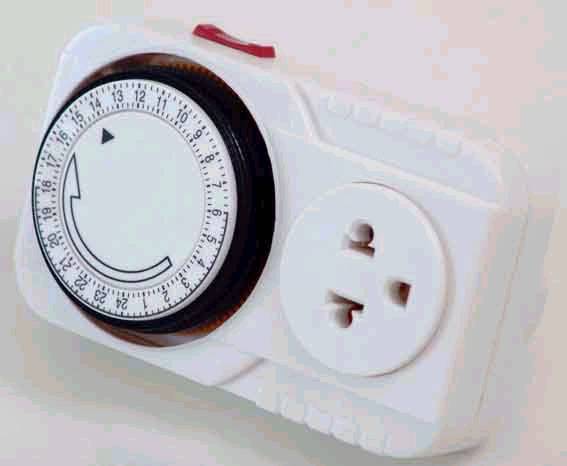

Timer mecânico:

Válvula solenóide de máquina de lavar ou válvula retentora de saída como os técnicos chamam.
Válvula da Brastemp antiga é mais barata, em média R$6,00.
Ao instalar verifique a seta que mostra o sentido que a água deve passar.
Comprar as conexões hidráulicas necessárias para a rede Hidráulica (luvas, veda roscas, abraçadeiras…)
É só colocar um fio paralelo (ou dois pólos) ligados nos dois conectores metálico da válvula e com uma tomada na outra ponta e ligada no Timer .

Mangueira ou encanamento preto flexível.

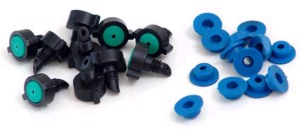

Micro-aspersor

Existem vários tipos de aspersores, os que estão sendo usados neste exemplo são estes com a tampinha verde e um outro com tampinha laranja.
A diferença entre os dois é que o laranja solta um spray mais fino, ou seja, variam em consumo de litros/hora de água.
Pra colocar a vedação fure a mangueira com uma broca de 7 mm, encaixe a vedação e depois o aspersor.
Se vazar é porque a vedação rasgou. É bom comprar algumas a mais!

Segue abaixo o link do fabricante para se conseguir um representante mais próximo a sua cidade que poderá ajuda-ló com a descrição dos aspersores. Os demais materiais acham-se com mais facilidade.

Tem um modelo com a vazão de 6 litros/hora que poderá ser mais adequado para ficar os 15 minutos ligado.

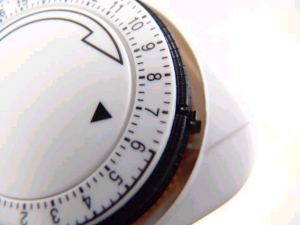

A programação do Timer é muito simples...

Ajuste na seta a hora local. Abaixe 1 pino no horário em que você queira que a rega seja feita (no meu caso coloquei 15 min). Você pode programar por exemplo às 9:30hs por 15 min e às 15:30hs por mais 15 min.
Cada pininho preto abaixado corresponde a 15 minutos do mecanismo ligado ou tempo da rega.

O timer gira durante as 24:00 hs e toda hora que passar por um pino abaixado ficará ligado os 15min, 30min, 45min, 1:00hr ou mais... de acordo com a quantidade de pinos abaixados.

15 min é mais que suficiente!

Agora é só colocar a mangueira sobre os vasos a um distância entre 1 e 1 ½ mt.
Colocar um aspersor na mangueira a cada 1 metro (isso também depende da distância entre o vaso e o aspersor).
Cada aspersor tem capacidade de regar 1,3 m² aproximadamente.

Pra ligar a água...

Observe se existem vazamentos pois estamos mexendo com água e eletricidade!!!!! TOME O DEVIDO CUIDADO!
Para vedar bem a mangueira na válvula foi preciso colocar veda-roscas no bico da válvula antes de colocar a mangueira e apertar bem a abraçadeira na mangueira!!! (vedou bem na primeira)
É muito bom colocar a válvula na saída de uma torneira para poder regular a quantidade de água que vai pra mangueira pois, a válvula abre totalmente e se você tiver muita pressão na água e o seu sistema for pequeno e com poucas saídas de aspersores pode arrancar os mesmos da mangueira (apesar de serem bem resistentes a isso).
Agora as plantas vão estar sempre molhadas nos horários escolhidos todos os dias e, não vou incomodar ninguém pedindo pra fazer o serviço enquanto estou fora.

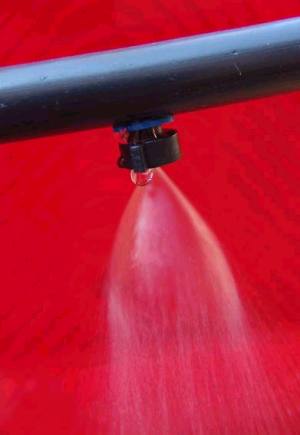

Molha muito bem!!!! - Veja abaixo o jato e o resultado no Bambú.

Para tampar o final da mangueira não achei nada pronto. Fiz a vedação, como costumo ver em chácaras, dobrando o cano e amarrando com um arame para segurar bem dobrado. Funciona!
A Agrojet tem outra solução pronta também. Verifique!

Contras do sistema:

O timer mecânico fica ligado no mínimo 15 min. Acho que o ideal seria entre 7 e 10 min (economizaria água). Pode ser resolvido colocando-se um timer digital com mais recursos.  Acontece que, se faltar energia perde-se a programação e, neste caso, perde-se a confiabilidade.

Ficarão expostas as mangueiras pretas sobre as plantas, FEIO mas trás um ótimo benefício e  conforto.

Fonte: http://www.atelierdobonsai.com.br/olavo.html
